Tootekirjeldus

Torniga XY-2BT /4T/42T/44T seeria südamikpuurimisseade põhineb XY-2B/4/42/44 tüüpi südampuurmasinal ja mastitüüpi puuritornil ühes integreeritud südamikus puurimisseadmed. See seeria südamikpuurimisseade säilitas puuri algse kompaktse konstruktsiooni, ratsionaalse paigutuse, kerge, hea on lahtivõetav ja mõistlik kiirusvahemik, mugav kasutamine ja hooldus ning muud eelised, tornkraana ühes tükis kaunistatud, hüdroõli silindriga puurplatvorm torn ja panoraamratta mehhanism, hüdrauliline juhtimine, mugav ja paindlik, eriti sobiv suure nurga all kaldus aukude puurimiseks.

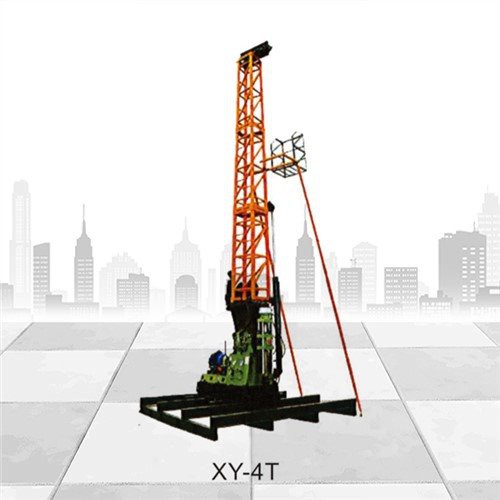

XY Series Core Drilling Rig with Tower

Tehnilised kirjeldused

Mudel	XY-2BT	XY-4T	XY-42T	XY-44T
Puurimise sügavus	120-600m	700-1000m	700-1100m	700-1400m
Max Pöördemoment	2100N.m	2640N.m	3200N.m	3200N.m
Spindli käik	550 mm	600 mm	600 mm	600 mm
Spindli ID	93 mm	68 mm	93 mm	93 mm
Max Spindli tõstevõime	60 kN	80 kN	80 kN	120 kN
Max Spindli toitejõud	45 KN	60 KN	60 KN	90 KN
Max Tõstmise jõud	30 KN	30 KN	30 KN	45 KN
Mootori võimsus	22kw	30kw	30kw	37kw
Puuriseadme kaal (roomikukinnitusega)	umbes 6500 kg	umbes 6800 kg	umbes 10000 kg	umbes 11500 kg

TheTehnilised andmedMastist

Mudel	XY-2BT	XY-4T	XY-42T	XY-44T
Puurtorni kõrgus	8000 mm	10000 mm	10000 mm	10000 mm
Baasi ala	3600x2100 mm	4000x4000 mm	4000x4000 mm	4000x4000 mm
Rihmaratta arv	2tk	5 tk	5 tk	5 tk
Max Masti koormus	75 KN	100 KN	100 KN	100 KN
Liigutatava tööplatvormi koormus	70 kg	80 kg	80 kg	80 kg
Puuritorni reguleeritud nurgad	45 kraadi ~ 90 kraadi	45 kraadi ~ 90 kraadi	45 kraadi ~ 90 kraadi	45 kraadi ~ 90 kraadi
